관계 따라가기와 집계 — Ontological Studio 튜토리얼

관계 패턴으로 노드 사이를 걸어가고, 여러 데이터베이스를 한 질의로 잇고, count·sum·collect로 묶어 셉니다. Cypher가 SQL보다 편해지는 지점입니다.

관계 패턴#

MATCH (po:PurchaseOrder)-[:ORDERED_FROM]->(s:Supplier)
RETURN po.po_id, po.status, s.name

po.po_id	po.status	s.name
PO-001	OPEN	Shenzhen Goldline PCB
PO-002	OPEN	Shenzhen Goldline PCB
PO-003	CLOSED	한빛정밀
PO-004	CLOSED	대성케이블
PO-005	OPEN	Ningbo Magnetics
PO-006	OPEN	Hanoi Assembly
PO-007	OPEN	Ningbo Magnetics
PO-008	OPEN	한빛정밀

발주는 ERP의 purchase_order, 협력사는 ERP의 supplier입니다. 관계 ORDERED_FROM이 purchase_order.supplier_id = supplier.supplier_id 조인을 대신했습니다.

방향#

패턴	뜻
`(a)-[:R]->(b)`	a에서 b로
`(a)<-[:R]-(b)`	b에서 a로 — 같은 관계를 반대편에서 읽기
`(a)-[:R]-(b)`	방향 상관없이

관계는 정의된 방향이 있습니다(PurchaseOrder → Supplier). 협력사에서 출발하고 싶으면 화살표를 반대로 씁니다.

MATCH (s:Supplier)<-[:ORDERED_FROM]-(po:PurchaseOrder)
RETURN s.name, collect(po.po_id) AS orders

s.name	orders
대성케이블	["PO-004"]
Shenzhen Goldline PCB	["PO-001", "PO-002"]
한빛정밀	["PO-003", "PO-008"]
Ningbo Magnetics	["PO-005", "PO-007"]
Hanoi Assembly	["PO-006"]

노드마다 라벨을 붙이세요

Ontological DB에서는 패턴의 노드마다 라벨을 적어야 빠르고 정확합니다. (s:Supplier)<-[:ORDERED_FROM]-(po)보다 (po:PurchaseOrder)처럼 쓰세요. 특히 데이터 패브릭의 가상 관계는 라벨 없이 -[r]->(관계 이름도 없이)로 찾으면 결과가 비어 나옵니다. 관계 이름과 양쪽 라벨을 모두 적는 습관을 들이세요.

여러 걸음 — 다른 데이터베이스를 건너서#

2장에서 본 질문입니다. 선적(WMS) → 발주(ERP) → 협력사(ERP).

MATCH (sh:Shipment)-[:SHIPS]->(po:PurchaseOrder)-[:ORDERED_FROM]->(s:Supplier)
WHERE sh.delay_days > 0
RETURN sh.shipment_no, sh.ship_status, sh.delay_days, po.po_id, s.name
ORDER BY sh.delay_days DESC

sh.shipment_no	sh.ship_status	sh.delay_days	po.po_id	s.name
SHP-03	CUSTOMS_HOLD	9	PO-002	Shenzhen Goldline PCB
SHP-02	IN_TRANSIT	7	PO-001	Shenzhen Goldline PCB
SHP-06	IN_TRANSIT	3	PO-005	Ningbo Magnetics
SHP-05	DELIVERED	1	PO-004	대성케이블

노드를 통째로 돌려주면 그래프로 볼 수 있습니다. 관계에도 변수(r, o)를 붙여 함께 돌려줍니다.

MATCH (sh:Shipment)-[r:SHIPS]->(po:PurchaseOrder)-[o:ORDERED_FROM]->(s:Supplier)
WHERE sh.delay_days > 3
RETURN sh, r, po, o, s

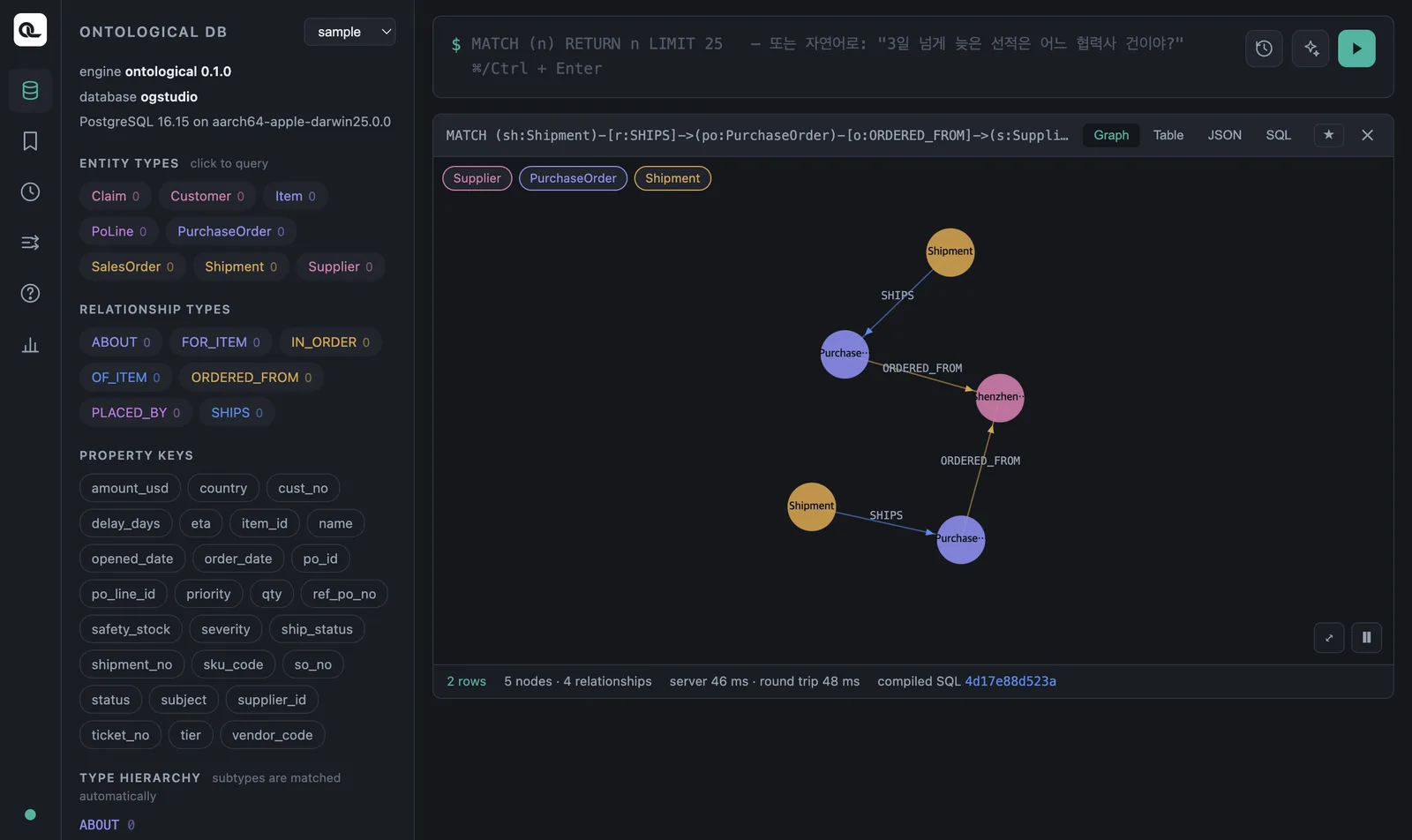

결과 카드의 Graph 보기 — 늦은 선적 두 건이 각자의 발주를 거쳐 같은 협력사로 모입니다

선적 두 건이 서로 다른 발주를 거쳐 같은 협력사 하나로 모이는 모양이 보입니다. 표로는 잘 안 보이던 사실입니다 — 늦은 선적의 원인이 한 협력사에 몰려 있습니다.

고객 쪽으로#

CRM 안에서 클레임 → 판매 주문 → 고객:

MATCH (c:Claim)-[:ABOUT]->(so:SalesOrder)-[:PLACED_BY]->(cu:Customer)
RETURN c.ticket_no, c.severity, c.subject, so.so_no, cu.name

c.ticket_no	c.severity	c.subject	so.so_no	cu.name
T-1	HIGH	컨트롤러 전원 불량	SO-01	서울전자
T-2	LOW	케이블 포장 파손	SO-04	Berlin Motion
T-3	HIGH	PCB 납땜 불량	SO-05	Tokyo Devices

갈래가 둘인 패턴#

쉼표로 패턴을 여러 개 적으면, 같은 변수가 두 패턴을 묶습니다. “납땜 불량 클레임이 난 품목을 공급한 협력사는?” — CRM의 클레임에서 품목으로, 그 품목에서 ERP의 발주 품목과 협력사로. (6장에서 만든 PoLine이 필요합니다.)

MATCH (i:Item)<-[:FOR_ITEM]-(so:SalesOrder)<-[:ABOUT]-(c:Claim),
      (i:Item)<-[:OF_ITEM]-(l:PoLine)-[:IN_ORDER]->(po:PurchaseOrder)-[:ORDERED_FROM]->(s:Supplier)
WHERE c.subject CONTAINS '납땜'
RETURN DISTINCT i.name, s.name

i.name	s.name
PCB 기판	Hanoi Assembly
PCB 기판	Shenzhen Goldline PCB

세 데이터베이스(CRM·ERP)와 다섯 종류의 노드를 지나는 질문이 한 문장이 됐습니다.

없는 짝도 남기기 — OPTIONAL MATCH#

SQL의 LEFT JOIN에 해당합니다. 짝이 없어도 행을 남기고, 없는 쪽은 null이 됩니다.

MATCH (sh:Shipment)
OPTIONAL MATCH (sh:Shipment)-[:SHIPS]->(po:PurchaseOrder)
RETURN sh.shipment_no, po.po_id
ORDER BY sh.shipment_no

8건 중 SHP-08만 po.po_id가 null입니다. 이 선적은 ERP에 없는 발주 PO-999를 가리키고 있습니다 — 일부러 넣어 둔 데이터 품질 문제입니다. 짝이 없는 것만 고르려면:

MATCH (sh:Shipment)
OPTIONAL MATCH (sh:Shipment)-[:SHIPS]->(po:PurchaseOrder)
WITH sh, po WHERE po IS NULL
RETURN sh.shipment_no, sh.ref_po_no

결과: SHP-08, PO-999.

NOT EXISTS 대신

Neo4j의 WHERE NOT EXISTS { MATCH … } 하위 질의는 아직 지원하지 않습니다. 위처럼 OPTIONAL MATCH + IS NULL로 씁니다.

묶어서 세기 — 집계#

RETURN에 집계 함수와 보통 값이 함께 있으면, 보통 값끼리 같은 행이 한 묶음이 됩니다(SQL의 GROUP BY를 따로 쓰지 않습니다).

MATCH (po:PurchaseOrder)
RETURN po.status, count(*) AS n, sum(po.amount_usd) AS total,
       avg(po.amount_usd) AS average, max(po.amount_usd) AS biggest

po.status	n	total	average	biggest
CLOSED	2	24000	12000	15000
OPEN	6	255000	42500	82000

협력사별 미결 발주 금액:

MATCH (po:PurchaseOrder)-[:ORDERED_FROM]->(s:Supplier)
WHERE po.status = 'OPEN'
RETURN s.name AS supplier, count(po) AS open_orders, sum(po.amount_usd) AS open_amount
ORDER BY open_amount DESC

supplier	open_orders	open_amount
Shenzhen Goldline PCB	2	123000
Ningbo Magnetics	2	72000
Hanoi Assembly	1	33000
한빛정밀	1	27000

협력사별 가장 나쁜 지연:

MATCH (s:Supplier)<-[:ORDERED_FROM]-(po:PurchaseOrder)<-[:SHIPS]-(sh:Shipment)
RETURN s.name, max(sh.delay_days) AS worst
ORDER BY worst DESC

Shenzhen Goldline PCB 9일, Ningbo Magnetics 3일, 대성케이블 1일, 나머지 0일.

단계를 나누기 — WITH#

WITH는 질의를 두 단계로 나눕니다. 앞 단계의 결과를 다음 단계가 이어받습니다. 집계한 값으로 다시 거를 때(SQL의 HAVING) 씁니다.

MATCH (po:PurchaseOrder)-[:ORDERED_FROM]->(s:Supplier)
WITH s, count(po) AS n
WHERE n >= 2
RETURN s.name, n

발주가 두 건 이상인 협력사 — Ningbo Magnetics, Shenzhen Goldline PCB, 한빛정밀(각 2건).

collect()로 모은 목록의 길이는 size()로 잽니다.

MATCH (po:PurchaseOrder)-[:ORDERED_FROM]->(s:Supplier)
WITH s, collect(po.po_id) AS pos
RETURN s.name, size(pos) AS n, pos
ORDER BY n DESC

알려진 제약 — 금액 합계로 거르기

WITH s, sum(po.amount_usd) AS total WHERE total > 50000처럼 소수 타입 컬럼의 합계로 다시 거르면 지금 판에서는 invalid input syntax for type bigint 오류가 납니다. sum(toFloat(po.amount_usd))로 실수로 바꿔 더하면 됩니다.

cypher MATCH (po:PurchaseOrder)-[:ORDERED_FROM]->(s:Supplier) WITH s, sum(toFloat(po.amount_usd)) AS total WHERE total > 50000 RETURN s.name, total ORDER BY total DESC

목록에서 시작하기 — UNWIND#

목록을 행으로 펼칩니다. 여러 키를 한 번에 조회할 때 편합니다.

UNWIND ['SHP-02', 'SHP-03'] AS no
MATCH (sh:Shipment {shipment_no: no})
RETURN sh.shipment_no, sh.eta

확인 문제

미결(OPEN) 판매 주문을 고객별로 모아, 고객 이름과 주문 번호 목록을 보여 주세요.
선적이 두 건 이상인 발주는 무엇인가요?
심각도 HIGH 클레임을 낸 고객과 그 판매 주문을 찾으세요.
(도전) 협력사마다 미결 발주가 몇 건인지, 미결 발주가 없는 협력사도 0으로 나오게 쓰세요.

정답 보기

MATCH (cu:Customer)<-[:PLACED_BY]-(so:SalesOrder)
WHERE so.status = 'OPEN'
RETURN cu.name, collect(so.so_no) AS open_orders

Tokyo Devices ["SO-03", "SO-05"], 서울전자 ["SO-02"].

MATCH (po:PurchaseOrder)<-[:SHIPS]-(sh:Shipment)
WITH po, count(sh) AS shipments WHERE shipments >= 2
RETURN po.po_id, shipments

PO-001 (SHP-01, SHP-02).

MATCH (cu:Customer)<-[:PLACED_BY]-(so:SalesOrder)<-[:ABOUT]-(c:Claim)
WHERE c.severity = 'HIGH'
RETURN cu.name, so.so_no, c.subject

서울전자 SO-01 「컨트롤러 전원 불량」, Tokyo Devices SO-05 「PCB 납땜 불량」.

MATCH (s:Supplier)
OPTIONAL MATCH (s:Supplier)<-[:ORDERED_FROM]-(po:PurchaseOrder)
WHERE po.status = 'OPEN'
RETURN s.name, count(po) AS open_n ORDER BY open_n DESC

대성케이블이 0으로 나옵니다. count(po)는 null을 세지 않기 때문입니다(count(*)였다면 1이 됩니다).
